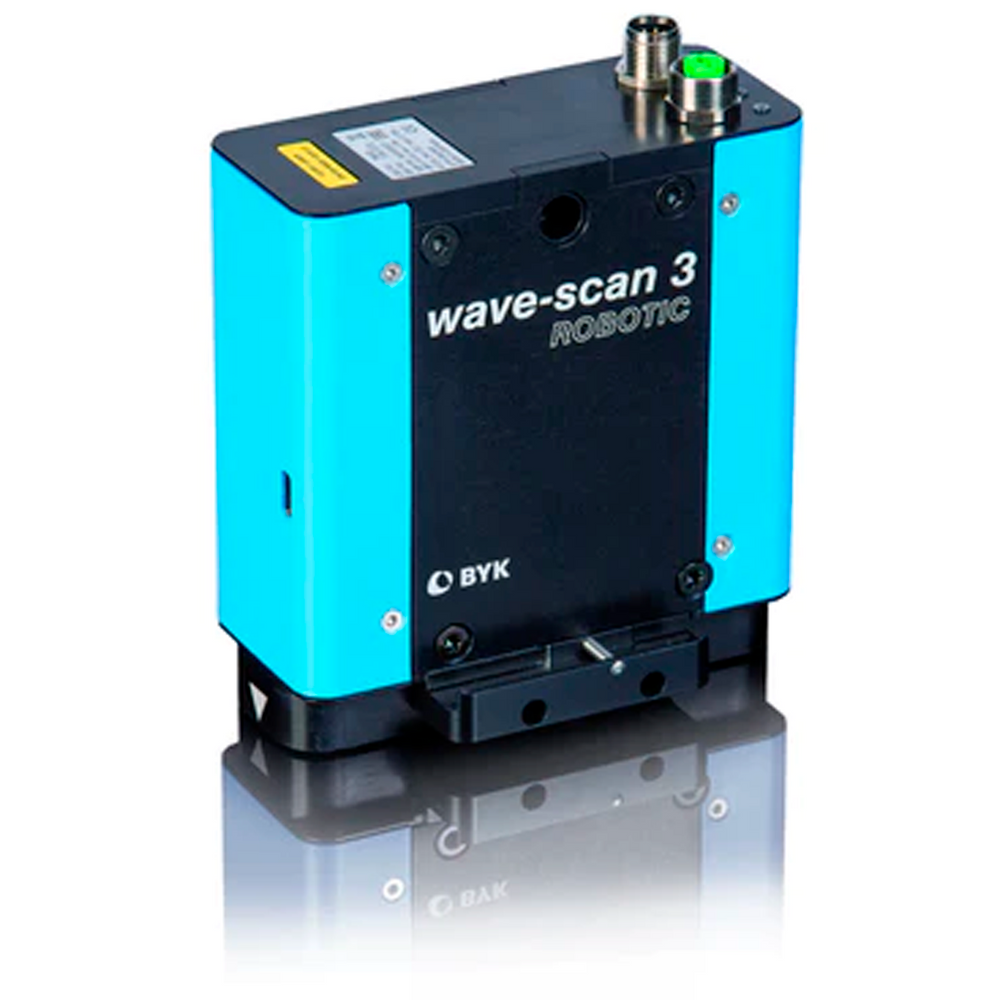

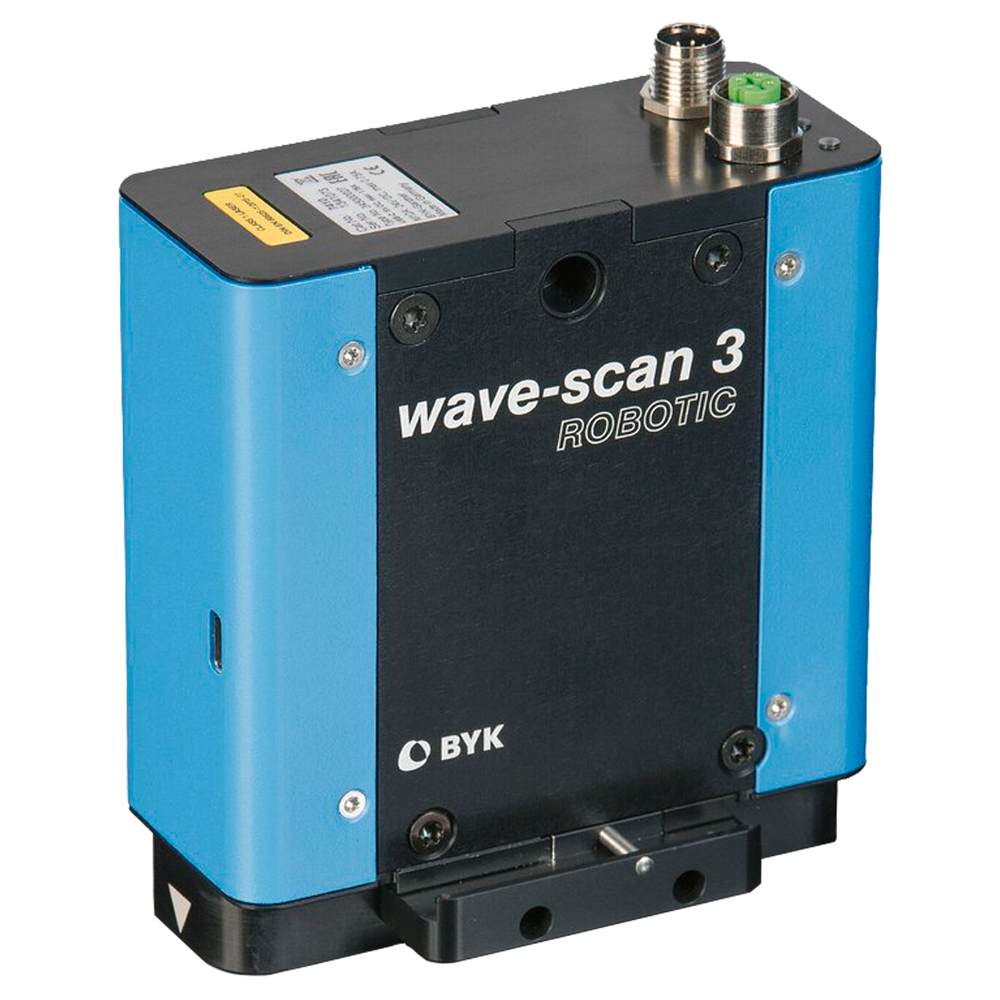

Wave-scan 3 ROBOTIC

SKU
  • Descripción
  • Ficha Técnica
  • Accesorios

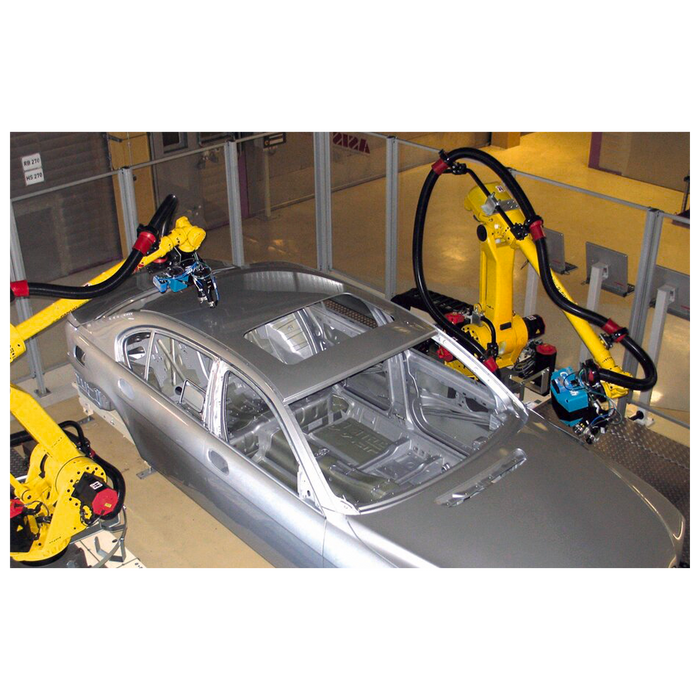

  • Medición automática, sin contacto, en la línea

    • Medición automática, sin contacto, en la línea
    • Distancia a la superficie 15 ± 2mm
    • Ángulo a la perpendicular ± 2°
    • Velocidad escaneo de 50 a 150 mm/seg


    Características:

    • Para superficies planas y curvadas con un radio > 50 cm
    • Pequeño y ligero
    • Escalas clásicas LW, SW y específicas del cliente
    • Curva espectral de la estructura para el análisis y optimización de la apariencia
    • Medición de DOI y Dullness (efecto mate) con independencia del sistema de pintura
    • Programa smart-chart para el análisis y documentación profesional de los datos


    Ficha técnica:

    • Interfaz: LAN Ethernet and USB
    • Alimentación: alimentador externo de 24 V DC, max. 0.5 A
    • Peso: 0.55 kg
    • Peso: 1.2 lb
    • Temperatura de operación: 10 - 40 °C
    • Temperatura de almacenaje: 0 - 60 °C
    • Temperatura de operación: 50 - 104 °F
    • Temperatura de almacenaje: 32 - 140 °F
    • Humedad relativa: hasta 85% a 35°C (95°F) no condensados
    • Dimensiones L x W x H: 11.2 x 6 x 13.1 cm
    • Dimensiones L x W x H: 4.4 x 2.4 x 5.2 in
    • Aplicación: Superficies Brillo Alto (du < 40, rango lineal)
    • Espectro de estructura: du: < 0.1 mm

      Wa: 0.1 to 0.3 mm
      Wb: 0.3 to 1 mm
      Wc: 1 to 3 mm
      Wd: 3 to 10 mm
      We: 10 to 30 mm

    • Repetibilidad (Desv. std): 4% ó > 0.4
    • Reproducibilidad (Desv. std): 6% ó > 0.6
    • Curvatura del objeto: radio > 500 mm
    • Longitud de scan: 5 / 10 / 20 cm
    • Resolución: 375 puntos/cm
    • Mínimo tamaño de muestra: 35 mm x 150 mm
    • Fuente de luz: Diodo láser, LED
    • Energía del laser: < 1 mW (clase de láser 1)
    • Ángulo a la superficie: perpendicular ± 2°
    • Velocidad del scan: 50 to 150 mm/seg
    • Requisitos robóticos: Vibración -libre operación
    • Relación al punto de distancia: 15 ± 2 mm

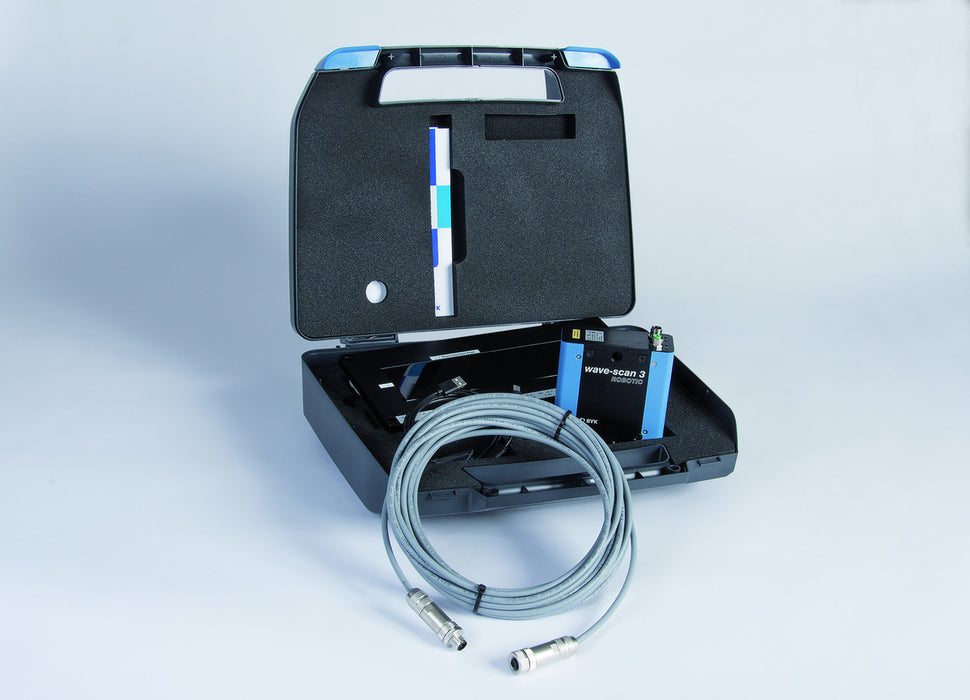

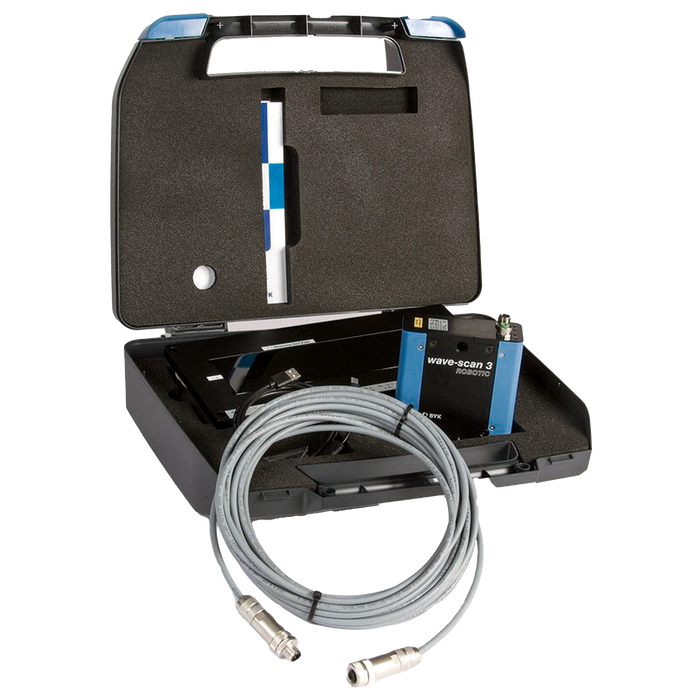

    Que incluye:
    * Instrumento.
    * Software proceso inteligente con 2 licencias.
    * Software de interfaz Smart-robotic.

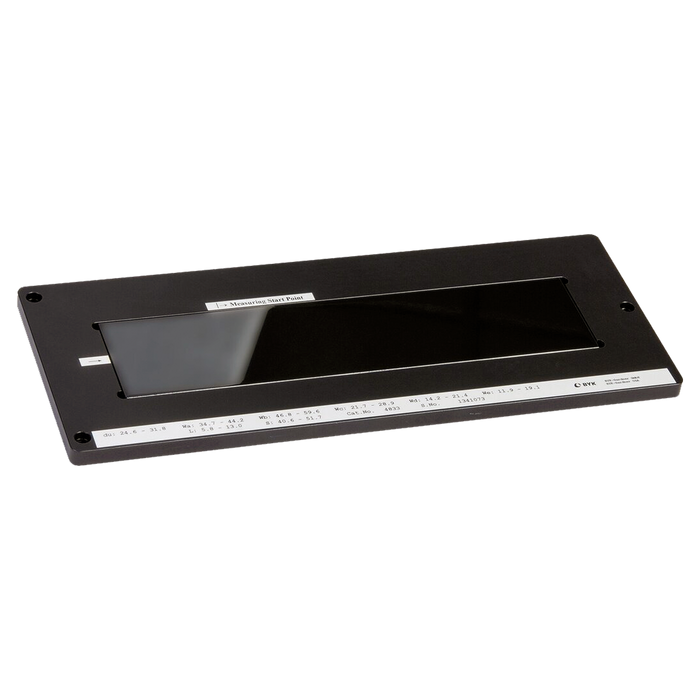

    * Tapa protectora Placa de comprobación.
    * Juego de cable de alimentación (resistente a la torsión de 8 m, cable de cadena de arrastre de 10 m, resistente al aceite 20 m ).
    * Juego de cable LAN (resistente a la torsión de 8 m, cable de cadena de arrastre de 10 m, 20 m resistente al aceite).
    * Kit de montaje (llave hexagonal, tornillos, dibujos técnicos).
    * Memoria.
    * USB manual con licencia.
    * Estuche de transporte Certificado de capacitación de 2 días.
